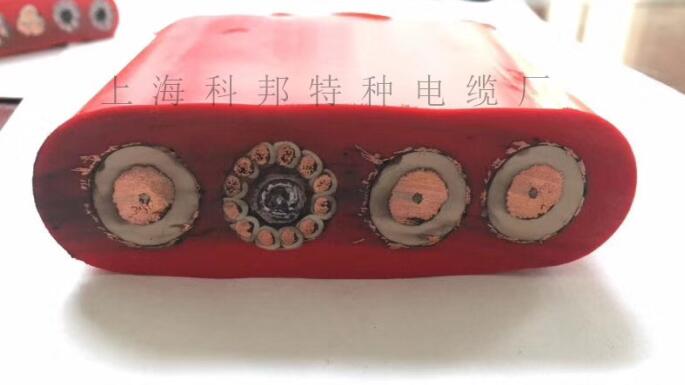

高压扁电缆是一种在高压电力传输中广泛应用的电缆类型，特别是在一些对空间布局有特殊要求的场合，如电力系统、工业设施、以及建筑电气配线中。与传统的圆形电缆相比，扁电缆因其独特的形状设计，不仅在安装和空间利用上具有优势，同时也对电缆的电磁场分布和电能损耗产生了显著影响。
1. 扁电缆形状对电磁场分布的影响
电缆的电磁场分布是由电流通过导体时产生的磁场所决定的。传统的圆形电缆由于其对称的结构，电磁场分布相对均匀。而在高压扁电缆中，导体的扁平排列导致电磁场分布发生了变化，主要体现在以下几个方面：
磁场不均匀分布：由于扁电缆的导体排列较为宽广，电流通过时，磁场的分布会更加集中在电缆的表面部分。这种不对称的电流分布会导致沿电缆长度方向上的磁场不均匀。尤其是在高压电流的影响下，这种不均匀性可能导致电缆的局部温度升高，进而影响其整体性能。
电场变化：与传统电缆相比，扁平电缆由于其较大横截面面积，导体之间的电场相对较为分散。尤其在高压条件下，电场的分布会随着导体形状的变化而发生不同程度的变化。由于电场是电能传输的基础，电场分布的改变可能影响电力的传输效率。
电磁干扰和共模噪声：由于电缆的扁平形状可能使得电缆的电磁波辐射更为集中，在一些高频应用中，可能会导致电磁干扰（EMI）和共模噪声的增强。这对于需要高电磁兼容性的应用环境来说，可能成为一个问题。设计时需要特别考虑屏蔽层的配置以减小这种影响。

2. 扁电缆形状对电能损耗的影响
电能损耗主要分为两部分：导体损耗（I²R损耗）和绝缘损耗（介质损耗）。对于高压扁电缆，导体形状对电能损耗有着直接的影响。
2.1 导体损耗
表面效应（皮肤效应）：在高频和高压电流通过电缆时，由于电流倾向于集中在导体的表面，导致电流的有效流动部分发生改变。扁电缆的导体通常较为平坦，这会导致表面效应在电缆中的表现更加明显，从而增加了电阻和功率损耗。特别是在高频交流电流的应用中，表面效应更加显著，导致电能损耗增加。
电流密度分布：由于扁电缆的形状，电流的密度分布不如圆形电缆那样均匀。电流更多地集中在扁电缆的边缘部分，而导体中部的电流密度相对较低。这种不均匀的电流分布使得电缆在特定位置可能会出现局部过热，导致功率损耗增加。

2.2 绝缘损耗
介质损耗：由于扁电缆的形状设计使得导体间的电场分布不对称，介质损耗可能会在电缆的不同部位表现出不同的特性。尤其是当电缆需要承受高电压时，电缆的绝缘层可能会受到更大的电场压力，从而导致更多的电能转化为热量，增加了电能损耗。
导体与绝缘层的界面：扁电缆的设计使得导体与绝缘层的接触面增大，在某些情况下，可能导致电场强度在接触界面处不均匀，进而引发局部高温现象，加剧绝缘层的老化和损耗。因此，优化电缆的绝缘材料和结构，确保其稳定性，是减小绝缘损耗的关键。

3. 如何优化高压扁电缆的设计以减少损耗
尽管高压扁电缆在设计中存在一定的电磁场不均匀和电能损耗问题，但通过合理的优化设计，可以有效减少这些不利影响：
增加导体表面处理：通过对导体表面进行特殊处理，如镀铜、镀银或采用高导电材料，可以有效减小因表面效应引起的功率损耗。
优化电缆布局：在设计电缆时，通过合理布局导体的位置和形状，使得电磁场分布尽可能均匀，避免局部过热和电流密度过高的现象。
使用高性能绝缘材料：选择更优质的绝缘材料，降低绝缘层的介质损耗，增强电缆的高压耐受能力。使用低损耗的高频绝缘材料和优化电缆结构，能有效提高电缆的电能传输效率。
电磁屏蔽设计：对于高频应用和高电磁干扰环境，设计适当的屏蔽层，减少电磁干扰的影响。采用金属屏蔽或铝箔屏蔽等方式，有助于提高电缆的电磁兼容性。

高压扁电缆因其独特的扁平形状在某些应用场合中能够充分发挥空间优势，但其在电磁场分布和电能损耗方面的影响也不可忽视。通过合理的设计和优化，可以减少由于扁平形状带来的负面影响，提高电缆的性能和效率。无论是在电力传输、工业设备，还是在高压配电系统中，高压扁电缆都能发挥重要作用。
