Profibus DP（Process Field Bus Decentralized Peripherals）通讯协议广泛应用于自动化控制系统，尤其是在工业领域中，用于实现设备之间的高效、可靠数据传输。然而，在复杂的工业环境中，由于电磁干扰（EMI）和射频干扰（RFI）的存在，电缆的抗干扰能力对通讯系统的稳定性至关重要。为了提高数据传输的可靠性和抗干扰性能，Profibus DP通讯电缆通常采用不同类型的屏蔽设计。
1. Profibus DP通讯电缆的屏蔽设计类型
屏蔽是通过金属或其他导电材料包裹电缆的导体，减少或防止外部电磁干扰（EMI）进入电缆内部，或防止电缆内部的信号干扰外部设备。Profibus DP电缆常见的屏蔽设计类型包括以下几种：
1.1 单独屏蔽（Single Shielding）
单独屏蔽是一种简单的屏蔽设计，通常采用一层金属箔或编织网罩结构包裹电缆的导体。它能够有效地防止外部的低频电磁干扰对信号的影响。单独屏蔽的电缆一般适用于低电磁干扰环境中，能提供基本的抗干扰能力。
屏蔽材料：金属箔、铜编织网、铝箔等。
适用环境：低电磁干扰、较短距离的通讯。
优点：成本低，适用于干扰较小的环境。
缺点：抗干扰能力相对较弱，无法有效防止强电磁干扰的影响。

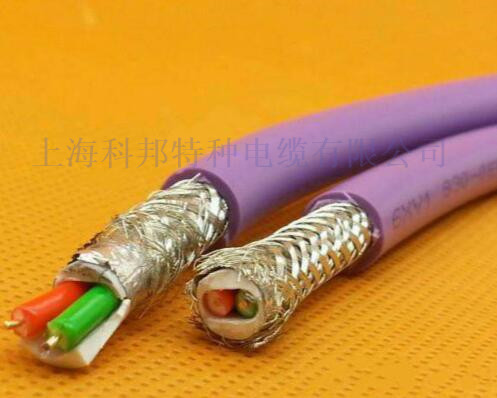

1.2 双重屏蔽（Double Shielding）
双重屏蔽电缆在原有单层屏蔽的基础上，增加了一层外部的金属编织网或铜网。它提供了更强的抗电磁干扰能力，适用于电磁环境较为复杂的场合。双重屏蔽不仅能够防止外部电磁干扰，也能有效减少信号泄漏和互相干扰，确保数据传输的稳定性。
屏蔽材料：金属箔+铜编织网或铝箔+铜编织网。
适用环境：中等强度的电磁干扰环境。
优点：抗干扰性能较强，适合工业现场的应用。
缺点：成本较高，重量增加。
1.3 三重屏蔽（Triple Shielding）
三重屏蔽电缆采用三层不同的屏蔽结构，一般由金属箔、铜编织网和外层铝箔组成。三重屏蔽设计可以提供高级别的抗干扰保护，适用于高电磁干扰的环境中，如高频设备周围、频繁启动的大型设备旁等。三重屏蔽能够有效防止高频和低频电磁波的干扰，确保数据传输稳定无误。
屏蔽材料：金属箔+铜编织网+铝箔或铜箔。
适用环境：强电磁干扰、高噪声环境。
优点：提供极佳的抗电磁干扰能力，适用于要求极高的通讯稳定性场景。
缺点：成本较高，电缆较重，安装时需要更多的空间。
1.4 屏蔽/接地组合设计（Shield and Ground Combination）
某些Profibus DP电缆设计采用屏蔽层与接地结合的方式。屏蔽材料通常与电缆的接地系统相连，确保电磁干扰能够通过接地导入地面，减少电缆内的电磁干扰。这种设计常用于对抗电源噪声和其他外部高频干扰。
屏蔽材料：金属箔、编织网，接地系统。
适用环境：高频电磁干扰、要求更高电气安全性的场合。
优点：通过接地方式进一步降低电缆内外的干扰。
缺点：需要良好的接地设计，安装复杂。
2. 不同屏蔽方式对电缆抗电磁干扰性能的提升作用
电磁干扰（EMI）是工业环境中普遍存在的问题，特别是在频繁启动和高功率设备周围。屏蔽设计在提高Profibus DP电缆抗干扰性能方面起到了至关重要的作用。不同屏蔽方式对抗电磁干扰的效果可以从以下几个方面体现：
2.1 提高信号的稳定性
屏蔽层能够有效减少外部电磁波的干扰，从而保持信号传输的稳定性。尤其在使用双重或三重屏蔽设计的电缆中，信号的完整性得到了有效保证，能够在高噪声环境下依然保持可靠的通讯。
2.2 降低数据传输错误
电磁干扰可能导致数据在传输过程中发生丢失或错误，尤其是在高频噪声影响下。高屏蔽等级的电缆（如双重屏蔽和三重屏蔽）能够有效屏蔽外部干扰，减少数据丢失和传输错误，提高通讯质量。
2.3 增强电缆的抗干扰能力
较强的屏蔽设计不仅能够减少电磁波的进入，还能防止电缆内部信号对外部环境造成的辐射。尤其是在采用三重屏蔽设计时，电缆的抗电磁干扰性能显著提升，能够满足对抗极端干扰源的需求。
2.4 提高电缆的使用寿命
长期暴露在强电磁干扰环境中，电缆的性能可能会下降，甚至影响到电缆的使用寿命。通过合适的屏蔽设计，尤其是高性能的屏蔽系统，能够有效减轻外部干扰对电缆的负面影响，延长电缆的使用寿命。
Profibus DP通讯电缆的屏蔽设计是保证通讯系统稳定性和可靠性的关键因素。根据不同的应用需求，选择合适的屏蔽方式可以大大提高电缆的抗电磁干扰能力，从而保证数据传输的高效性和安全性。在电缆的选型过程中，用户应根据具体的电磁干扰环境、数据传输距离以及成本等因素，选择合适的屏蔽类型。
