RS485通讯线
rs485/can bus 2X0.5
rs485/can bus 2X0.75
rs485/can bus 2X1.0
rs485/can bus 2X1.5
rs485/can bus总线一般要求较高的环境下要采用带屏蔽层的双绞电缆。使用RS485通讯线时,对于特定的传输线路,主机(召测设备)到仪表的485口间的电缆长度与数据信号传输的波特率成反比;这个长度主要受信号的失真以及噪声的影响所影响。理论上RS485通信电缆的传输距离能达到1200米,但实际应用中传输距离要小于1200米,具体长度受周围的环境影响。

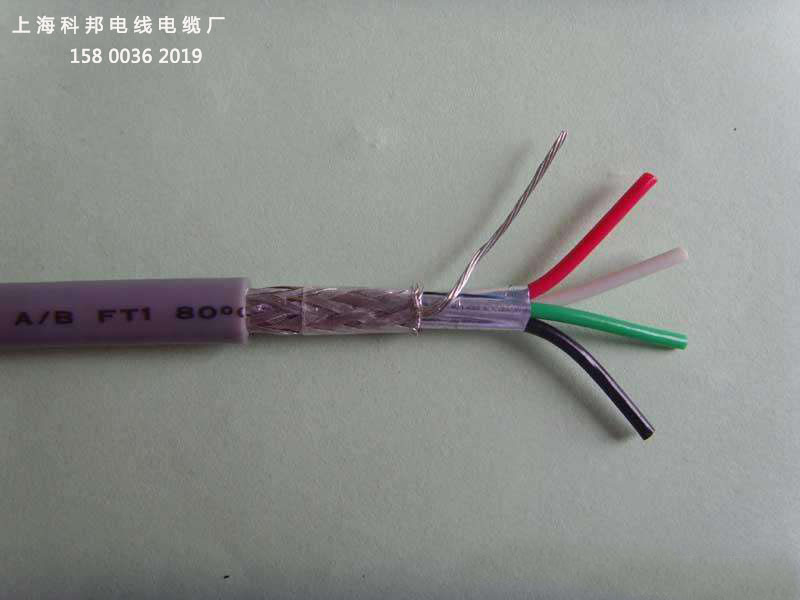

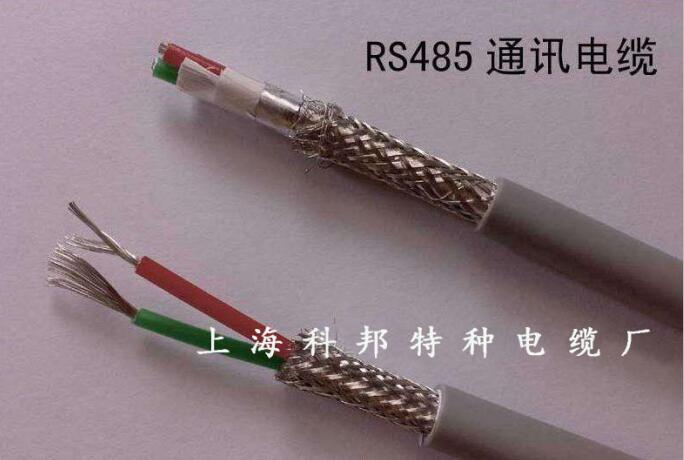

RS485通信电缆特点:RS-485通讯电缆特性阻抗为120欧姆,导体为2*24AWG多股绞合镀锡铜丝,物理发泡芯线绝缘介质,由铝箔/聚酯复合带百分百覆盖+镀锡铜丝90%覆盖共2层屏蔽,附有独立接地导线,工业灰色柔性阻燃环保外护套。

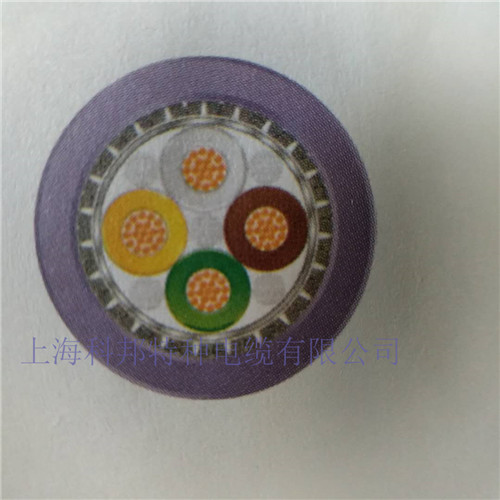

rs485/can bus通讯线结构:
1)导体: 多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共四股导体,外径: 0.91 +/- 0.03mm
2)绝缘:物理发泡芯线绝缘, 外径: 1.90 +/- 0.03mm
3)屏蔽:铝箔屏蔽
4)引流线:多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共一股, 外径: 0.91 +/- 0.03mm
5)第二屏蔽:铝镁编织网屏蔽, 覆盖率为90%
6)内护套:柔性阻燃环保内护套, OD: 8.0mm +/- 10%
经测试RS485通讯线大的通信距离约为1219M,传输速率为10Mb/S,传输速率与传输距离成反比,在100Kb/S的传输速率下,才能达到的通信距离,如果需传输更长的距离,需要加485中继器。RS485总线一般大支持32个节点,如果使用特制的485芯片,可以达到128个或者256个节点,大的可以支持到400个节点
rs485/can bus总线通讯专用电缆(固定布线):符合RS-485通讯协议,适用于复杂的工业自动化控制网络通讯及楼宇自控网络通讯,适用于固定应用及偶尔移动。
