PROFIBUS-DP（Process Field Bus Decentralized Periphery）是工业自动化中广泛使用的通信协议，旨在实现现场设备与控制系统之间的高效数据交换。为了确保PROFIBUS-DP网络的稳定性和可靠性，合理的配置和安装至关重要。
一、了解PROFIBUS-DP网络的基本组成
PROFIBUS-DP网络主要由以下几个部分组成：
主站（Master）：负责网络管理和数据交换的设备，通常是PLC或工业计算机。
从站（Slave）：现场设备，如传感器、执行器等，负责数据的采集和控制。
网络介质：包括屏蔽双绞线、光纤等，承载通信信号。
连接器和终端电阻：用于网络节点的连接和信号的稳定。

二、配置PROFIBUS-DP网络
确定网络拓扑：根据现场设备的布局和通信需求，选择合适的网络拓扑结构（如星形、线性或环形），以优化信号传输和故障管理。
地址分配：为每个从站分配唯一的地址（0到126），确保地址不冲突，以便主站能够正确识别每个从站。
配置传输速率：根据网络长度和设备特性，设置合适的传输速率（如9.6 Kbps、45.45 Kbps、93.75 Kbps、1.5 Mbps等）。一般来说，网络越长，传输速率应越低，以确保信号的可靠传输。
参数设置：使用专业的软件工具（如PROFIBUS配置工具）进行从站的参数设置，包括周期时间、数据类型和通讯模式等。

三、安装PROFIBUS-DP网络
选择合适的网络介质：

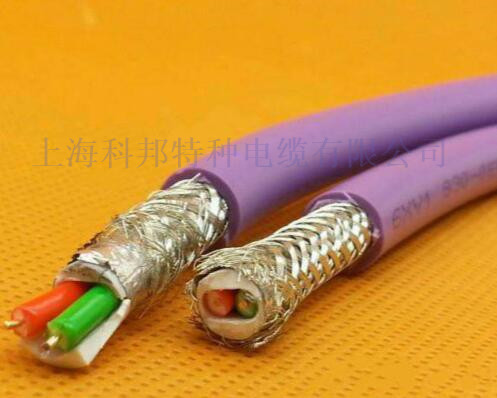

对于较短的距离，使用屏蔽双绞线（如电缆型号：PROFIBUS-DP cable）。
对于较长的距离或电磁干扰严重的环境，可以考虑使用光纤进行传输。
正确布线：
确保布线遵循一定的规则，如避免交叉、扭曲和过度弯曲，以防止信号损失和干扰。
在网络的两端安装终端电阻（通常为220Ω），以匹配网络阻抗，防止信号反射。
使用合适的连接器：选用合适的连接器，以确保连接牢固，并能有效防止电磁干扰。
安装注意事项：
避免将网络电缆与高电压电缆平行布线，避免电磁干扰。
定期检查连接点，确保没有松动或腐蚀现象。

四、网络测试与调试
通信测试：使用专业的诊断工具测试网络的通信性能，检查各个节点的连接情况，确保数据能够正常传输。
故障排除：在调试过程中，如发现通信异常，应及时排查故障，包括检查电缆连接、终端电阻、地址设置等。
监控和维护：在网络运行过程中，定期进行监控和维护，以便及时发现并解决潜在问题。

PROFIBUS-DP网络的配置和安装是确保系统稳定性和可靠性的关键环节。通过合理的网络拓扑设计、准确的地址分配、合适的传输速率及良好的布线和连接，您可以有效提高网络的性能和稳定性。在此过程中，选择高质量的电缆和连接器同样重要，它们能够显著提升系统的整体可靠性。
