在现代工业自动化系统中，Profibus-DP（Process Field Bus-Distributed Peripherals）作为一种高速数据传输总线，广泛应用于生产设备、传感器、执行器等之间的数据通信。其高效、稳定的通信性能为工业现场提供了可靠的数据传输能力。然而，在实际应用中，环境中的电磁干扰（EMI）和外部噪声对信号的影响不容忽视，这时Profibus-DP通讯电缆的屏蔽设计显得尤为重要。
1. Profibus-DP通讯电缆的工作原理与要求
Profibus-DP采用的物理层标准通常是RS-485差分信号传输，这使得它具有较强的抗干扰能力。然而，尽管RS-485的差分信号本身对电磁干扰有一定的抑制作用，仍然存在环境噪声对信号质量造成影响的风险。尤其是在一些工业环境中，电力设备、大型机器和电气设备产生的高频噪声容易对数据传输带来干扰。
因此，为了确保Profibus-DP通信系统的稳定性，除了采用合适的信号传输协议外，电缆的屏蔽设计也至关重要。

2. 屏蔽设计对信号传输的影响
屏蔽设计在Profibus-DP通讯电缆中起着至关重要的作用，它主要通过以下几个方面保证信号的完整性和稳定性：
a) 减少外部电磁干扰（EMI）
在工业环境中，电气设备（如变频器、电动机、电焊机等）往往会产生较强的电磁干扰，这些干扰会通过电缆的导体耦合进信号线，导致信号的衰减和失真。屏蔽层可以有效地屏蔽这些外部的电磁干扰，防止干扰信号影响到Profibus-DP的通信质量。
一般来说，Profibus-DP通讯电缆的屏蔽设计有两种常见方式：铝箔屏蔽和编织铜丝屏蔽。其中，编织铜丝屏蔽提供了更好的抗干扰能力，适用于高干扰环境下的信号传输。

b) 提高信号传输的稳定性
屏蔽电缆能够防止外部干扰信号进入电缆内部，从而减少信号的丢失和失真，确保在长距离传输过程中信号的清晰和稳定。这对于Profibus-DP这种高频高速数据传输至关重要。高质量的屏蔽设计能够在长距离、多个设备连接的情况下，仍然保证系统的稳定运行，避免数据丢失或错误。

c) 降低电缆间的串扰
在多条电缆并行敷设的情况下，信号间可能产生互相干扰（即“串扰”），这会导致信号质量下降。屏蔽设计能够有效隔离不同电缆之间的干扰，保证每条电缆的信号能够独立传输而不受影响。

d) 防止地回路干扰
在现场设备中，由于地电位差异可能产生回流电流，这种回流电流会干扰信号的正常传输。通过屏蔽设计，可以有效防止这种地回路干扰，保证信号在不同设备之间传输时不会受到影响。

3. 屏蔽设计的选型与应用
在选择Profibus-DP通讯电缆时，屏蔽设计的优劣直接影响到整个系统的稳定性。不同的工业环境要求不同类型的屏蔽设计。以下是几种常见的屏蔽设计方式：
a) 单层屏蔽（如铝箔屏蔽）
适用于电磁干扰较少的环境，单层屏蔽可以有效防止大部分外部的电磁干扰。它常用于设备之间的短距离连接或在干净的工业环境中使用。

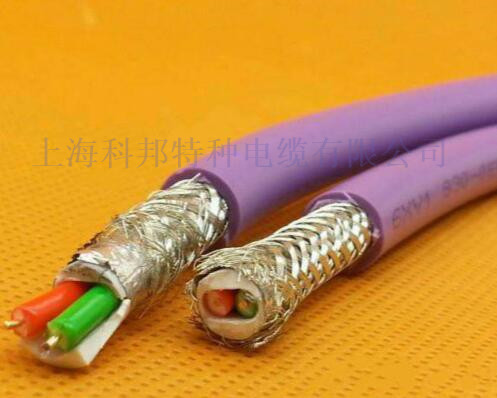

b) 双层屏蔽（如铝箔屏蔽+编织铜线屏蔽）
双层屏蔽设计通过结合铝箔和铜编织网提供更加全面的保护，适用于电磁干扰强的工业现场，尤其是设备密集的环境。铜编织层提供更强的屏蔽效果，尤其适合高频信号的传输。

c) 全屏蔽设计
适用于极端恶劣的环境，如高功率设备附近或强电磁干扰的区域。在这种设计中，屏蔽层通常由多层结构组成，能够确保信号的完整性，避免任何外部干扰源的影响。

4. 确保电缆屏蔽效果的其他因素
除了电缆本身的屏蔽设计外，接地也是确保屏蔽效果的关键因素。屏蔽层必须正确接地，以确保电磁干扰能够有效释放到地面，而不会影响信号传输。
此外，电缆的布设方式、走线的合理性也是影响屏蔽效果的重要因素。在安装电缆时，尽量避免电缆与高电压电源线平行走线，保持适当的距离，有助于进一步减少干扰。

Profibus-DP通讯电缆的屏蔽设计对信号传输的影响深远，优质的屏蔽电缆可以有效防止外部电磁干扰、地回路干扰和信号串扰，从而保证数据传输的稳定性和可靠性。随着工业环境对自动化要求的提高，选择合适的屏蔽电缆变得尤为重要。
上海科邦电缆专业提供高质量的Profibus-DP通讯电缆，采用优质屏蔽设计，确保信号传输的稳定性和安全性。我们拥有丰富的电缆制造经验和技术支持，能够为您的自动化项目提供定制化解决方案，助力您的设备在高干扰环境中稳定运行。
如需咨询或获取更多信息，欢迎与我们联系！
